物理层
物理层标准定义
物理层解决如何在连接各种计算机的传输媒体上传输数据比特流，而不是指具体的传输媒体。物理层的主要任务描述为：确定传输媒体的借口的一些特性：
- 机械特性：接口形状，大小，引线数目
- 电气特性：规定电压范围（-5V到+5V）
- 功能特性：规定-5V表示0，+5V表示1
- 过程特性：也称规程特性，规定建立连接时各个相关部件的工作步骤
数据通信基础知识

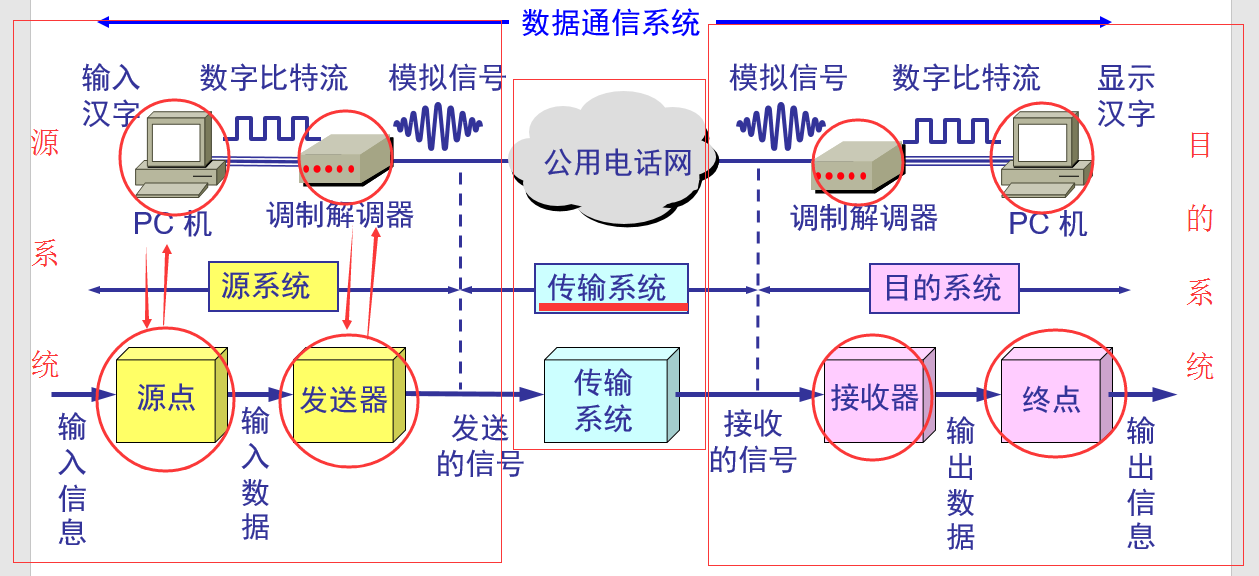

一个数据通信系统可划分为三大部分，即源系统(发送方)、传输系统(传输网络)和目的系统(接收方)。
通信的目的是传送消息
- 数据（data）：运送消息的实体
- 信号（signal）：数据的电气或电磁表现
– 模拟信号：代表消息的参数取值连续（如电压高低电平代表01数据） – 数字信号：代表消息的参数取值离散
码元（code）：在使用时间域的波形表示数字信号时，则代表不同
离散数值的基本波形就称为码元
在数字通信中常常用时间间隔相同的符号来表示一个二进制数字，这样的时间间隔内的信号称为二进制码元，而这个间隔被称为码元长度，1码元可以携带n bit的信息量
解释： 如果信号一共用2种可能，那么1码元代表1bit信息（只有高低电平） 如果信号一共用4种可能，那么1码元代表2bit信息，00 01 10 11，码元有四种可能，一码元代表2bit …… 如果信号一共用2的n次方种可能，那么1码元代表nbit信息。
信道一般表示向一个方向传送的信息的媒体。所以咱们说平常的信息线路往往包含一条发送信息的信道和一条接受信息的信道。
- 单向通信（单工通信）–只能发送或只能接收。例子：电视塔发送电视信号，但是电视无法向电视塔发送信号
- 双向交替通信（半双工通信）–双方可以收发，但是不能同时发送或同时接收
- 双向同时通信（全双工通信）–通信的双方可以同时发送和接收消息
基带信号（base band）和带通信号（band pass）
PS：信号是会衰减的，比如人说话，当距离较远之后，声音就会听不到。
- 基带信号（base band）：来自信息源的信号。
- 带通信号（band pass）：把基带信息经过载波调制后的信号（载波调制就是把信号的频率搬到较高的频段，以便传输）
因此，如果传输距离短，信息衰减可以接受，那就直接使用基带信号，如果距离长，信号衰减大，那就得通过调制将基带信号转换为带通信号，以减小衰减，接收方收到后再进行解调，分析成基带信号进行解读。

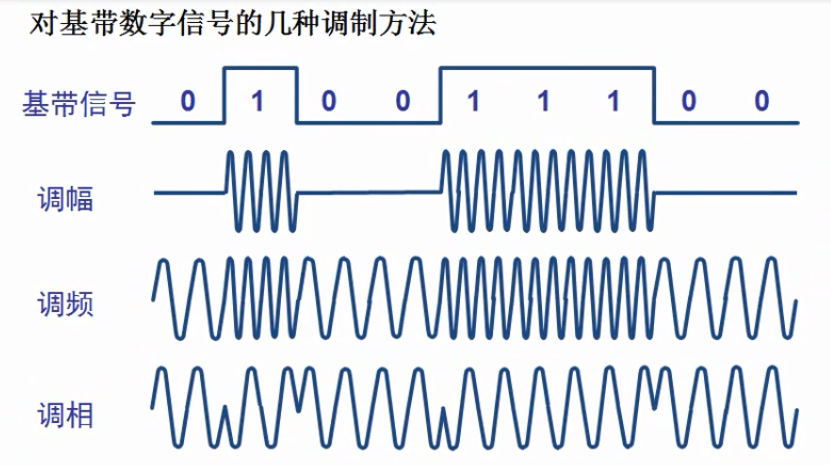

基本调制方法
- 调幅（AM）
- 调频（FM）
- 调相（PM）

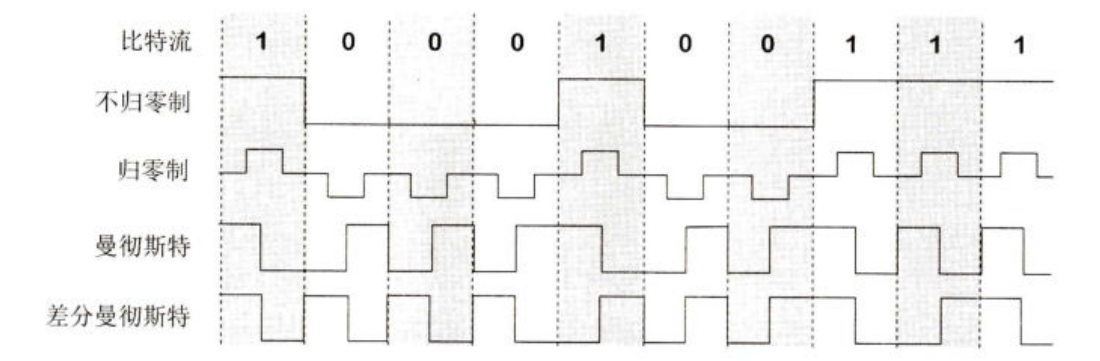

编码格式（数字信号）
- 单极性不归零码
- 双极性不归零码
- 单极性归零码
- 双极性归零码
- 归零码：一次信号结尾始终为0电压 不归零码：一次信号结尾不需要归零
- 单极性：只有正向和0电压 双极性：有正负电压
- 曼彻斯特编码：低电平跳高电平代表0 高电平跳低电平代表1，可以代表没有数据传输（用电平变化代表数据传输）

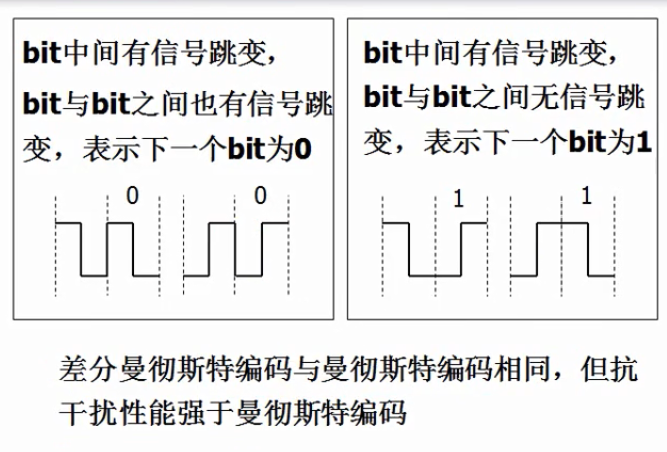

- 差分曼彻斯特编码：0和1没有固定高低电平，后面的信号是几取决于前面的信号

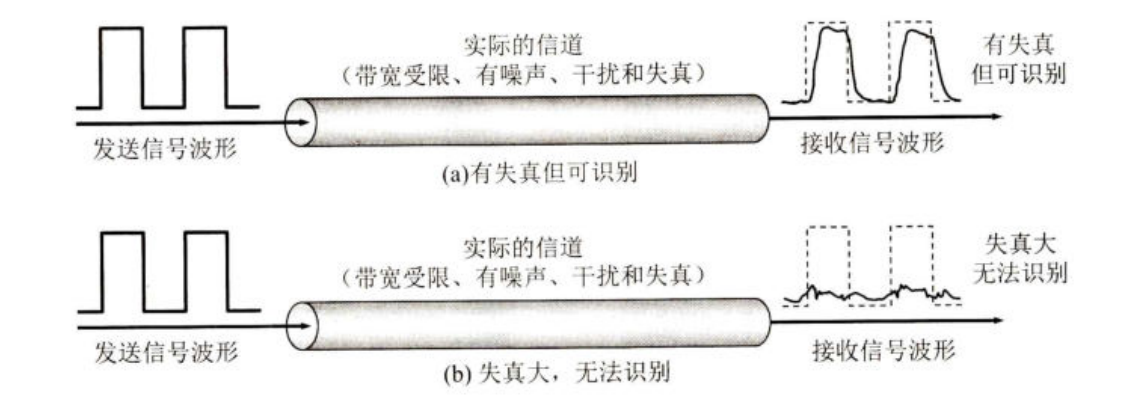

信道极限容量：信号波形在实际信道传输时，会受到带宽受限、噪声、干扰等引起失真。

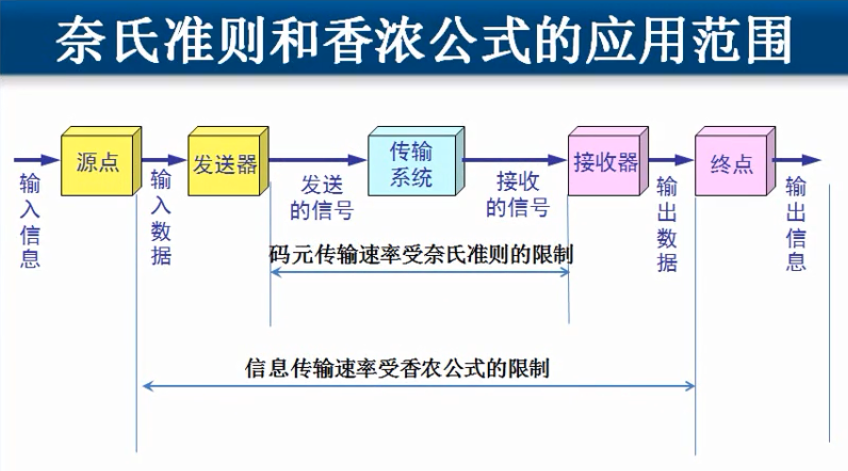

- 奈氏准则：在理想条件下，为了避免码间串扰（码元太短，无法识别高低电平），码元传输速率是有上限的。
- 信噪比：带宽受阻且有高斯白噪声干扰的信道的情况下，信道的极限无差错信息传输速率信道的极限信息传输速率C的计算公式：（香农公式）
C = W * log2(1+S/N) (b/s) (log2是log以2为底)
- W：信道带宽（单位Hz）
- S：信道内所传信号的平均功率
- N：信道内部高斯噪声功率
香农公式的结论：
- 信道的带宽或信道的信噪比(S/N)越大，信息极限传输速率越高，若W或S/N没有上限，则C没有上限（实际不可能）
- 只要信息传输速率低于信道极限信息传输速率，则一定可以找到方法确保数据的无差错传输
实际上信道所能达到的速率比香农公式计算出的低不少
例子：
- 每分钟说200字，外面有噪声，降低说话速度，来确保收听者听到
- 无线网的衰减：路由器和计算机在相同房间，计算机速率150M，计算机搬到隔壁，速率只剩下100M，因为隔了一道墙，要确保可靠传输就要降低速率，墙可以理解为噪声。
传输媒体
导向传输媒体：电磁波沿着固体介质传播
双绞线
- 屏蔽双绞线STP（铜线绞在一起，避免电流相互作用，减少干扰）
- 无屏蔽双绞线UTP（比上面多了一层绝缘层，避免外界干扰）
同轴电缆 （结构和有线电视的电线一样）
- 50欧姆同轴电缆用于数字传输，多用于基带传输，也叫基带同轴电缆
- 75欧姆同轴电缆用于模拟传输，即宽带同轴电缆

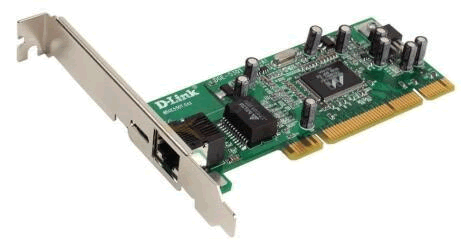

物理层设备

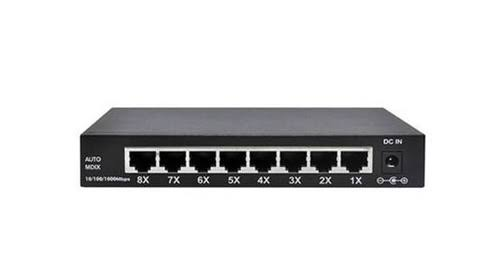

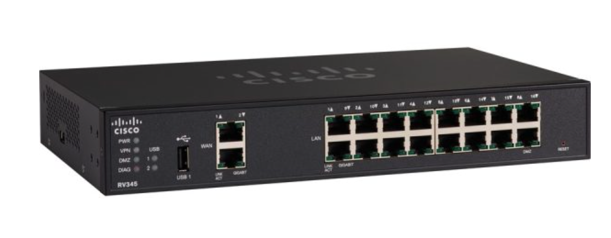

- 集线器：放大网络信号和重发，扩大网络传输范围，不具备信号的定向传输能力。（传输距离：100m，集线器是一个大的冲突域）

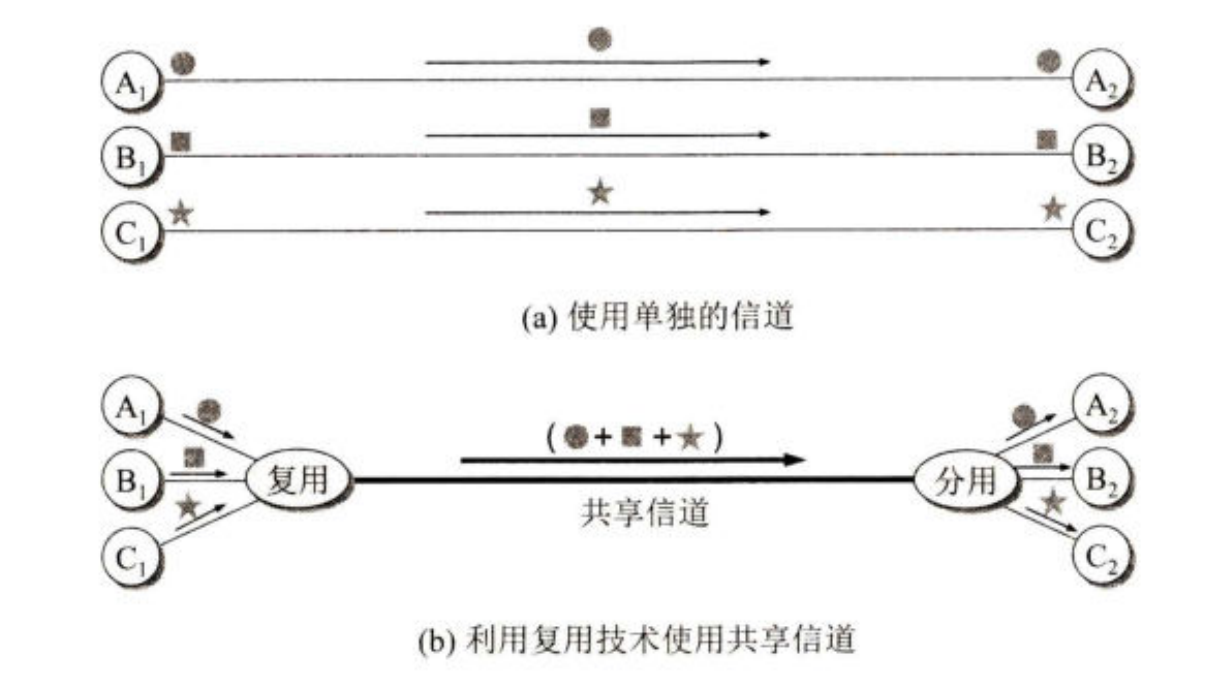

信道复用技术
目的：多用户同时传输，不会相互影响。提高信道利用率
- 频分复用 FDM(Frequency Division Multiplexing)
用户在分配到一定的频带后，在通信过程中自始至终都占用这个频带。频分复用的所有用户在同样的时间占用不同的带宽资源（请注意，这里的“带宽”是频率带宽而不是数据的发送速率）。
解释：特定的用户使用特定的频率波段，传输时采用不同频率的波段进行调制和解调，已达到区分其他数据的目的

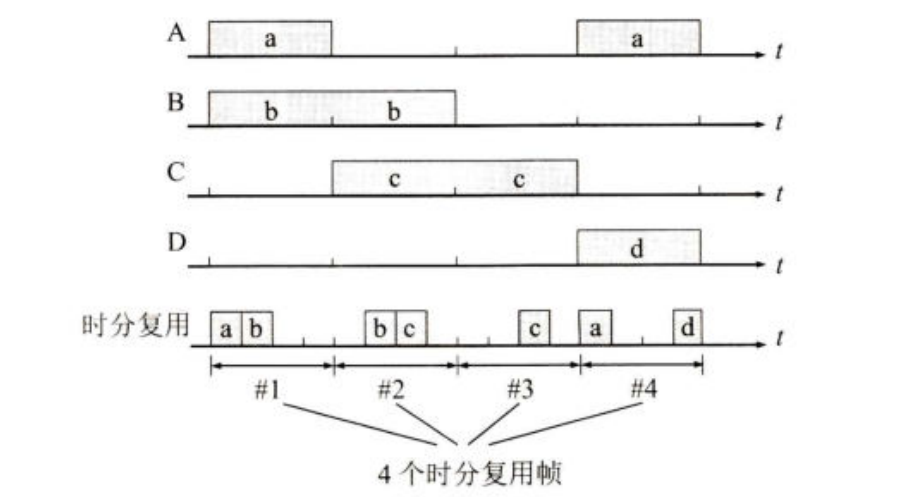

- 时分复用TDM(Time Division Multiplexing)
时分复用则是将时间划分为一段段等长的时分复用帧（TDM 帧）。每一个时分复用的用户在每一个 TDM 帧中占用固定序号的时隙。
每一个用户所占用的时隙是周期性地出现（其周期就是 TDM 帧的长度）。 TDM 信号也称为等时(isochronous)信号。 时分复用的所有用户是在不同的时间占用同样的频带宽度。
时分复用可能会造成线路资源的浪费：使用时分复用系统传送计算机数据时，由于计算机数据的突发性质，用户对分配到的子信道的利用率一般是不高的。
- 统计时分复用 STDM(Statistic TDM)
与时分复用类似，只不过每次发送时标记是哪个用户发出的，解析时按标记解析。可以避免线路资源的浪费
- 波分复用 WDM(Wavelength Division Multiplexing)
波分复用就是光的频分复用。
- 码分复用 CDM(Code Division Multiplexing)
常用的名词是码分多址 CDMA (Code Division Multiple Access)。
各用户使用经过特殊挑选的不同码型，因此彼此不会造成干扰。这种系统发送的信号有很强的抗干扰能力，其频谱类似于白噪声，不易被敌人发现。 每一个比特时间划分为 m 个短的间隔，称为码片(chip)。
数字传输系统
脉码调制 PCM 体制：最初是为了在电话局之间的中继线上传送多路的电话。（广域网数据传输）
由于历史上的原因，PCM 有两个互不兼容的国际标准，即北美的 24 路 PCM（简称为 T1）和欧洲的 30 路 PCM（简称为 E1）。我国采用的是欧洲的 E1 标准。 E1 的速率是 2.048 Mb/s，而 T1 的速率是 1.544 Mb/s。当需要有更高的数据率时，可采用复用的方法。
-
E1取样8000次/s 每个码元代表8位bit E1 采用时分复用技术 32路同时传输。
8 * 8000 * 32 = 2.048Mb/s -
T1只有24路同时传播，且有控制信号。
8 * 8000 * 24 + 8K = 1.544Mb/s(8K表示控制信号)
带宽接入技术
- ADSL (Asymmetric Digital Subscriber Line)：非对称数字用户线（就是通过电话线上网）
用数字技术对现有的模拟电话用户线进行改造，使它能够承载宽带业务。把 0~4 kHz 低端频谱留给传统电话使用，而把原来没有被利用的高端频谱留给用户上网使用。
ADSL实现原理采用DMT技术：

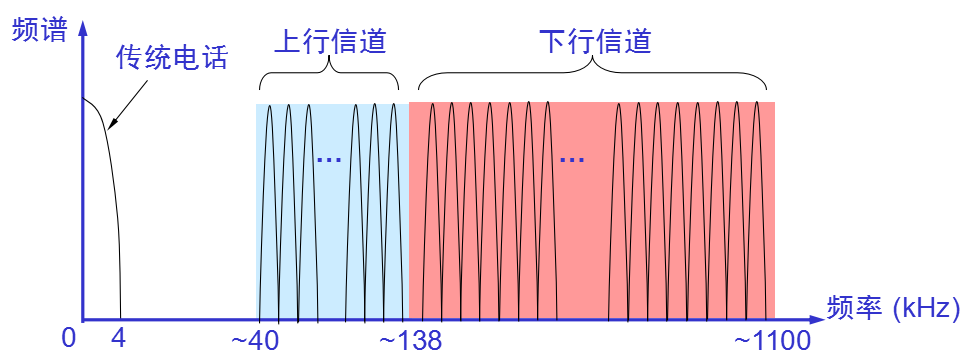

DMT 调制技术采用频分复用的方法，把 40 kHz 以上一直到 1.1 MHz 的高端频谱划分为许多的子信道，其中 25 个子信道用于上行信道，而 249 个子信道用于下行信道。每个子信道占据 4 kHz 带宽（严格讲是 4.3125 kHz），并使用不同的载波（即不同的音调）进行数字调制。这种做法相当于在一对用户线上使用许多小的调制解调器并行地传送数据。
光纤同轴混合网 HFC (Hybrid Fiber Coax)（就是利用有线电视线路上网）
HFC 网是在目前覆盖面很广的有线电视网 CATV 的基础上开发的一种居民宽带接入网。HFC 网除可传送 CATV 外，还提供电话、数据和其他宽带交互型业务。现有的 CATV 网是树形拓扑结构的同轴电缆网络，它采用模拟技术的频分复用对电视节目进行单向传输。而 HFC 网则需要对 CATV 网进行改造。
HFC 的主要特点：
- HFC网的主干线路采用光纤
- HFC 网将原 CATV 网中的同轴电缆主干部分改换为光纤，并使用模拟光纤技术。
- 在模拟光纤中采用光的振幅调制 AM，这比使用数字光纤更为经济。
- 模拟光纤从头端连接到光纤结点(fiber node)，即光分配结点 ODN (Optical Distribution Node)。在光纤结点光信号被转换为电信号。
FTTx 技术
FTTx 是光纤到户技术的总称，x 可以是 H（Home，家庭）、B（Building，楼宇）、C（Curb，路边）等。FTTx 技术是目前最有前途的宽带接入技术。
